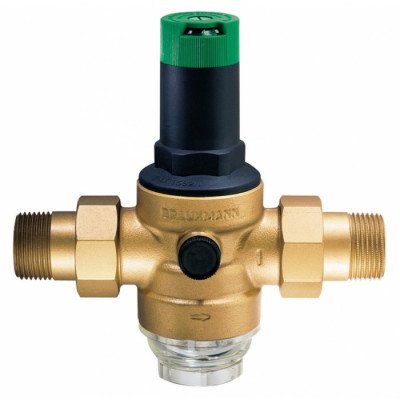

Редуктор тиску Honeywell D06F-1/2A
- Модель: 006407
- В наявності
Клапани пониження тиску води Honeywell D06F захищають установки питного і господарського водопостачання від надмірного тиску води в мережі. У межах своїх специфікацій регулятор тиску води Honeywell D06F може використовуватися для промислових, комерційних і побутових застосувань.
Установка клапана пониження тиску води Honeywell D06F запобігає виходу з ладу сантехнічного обладнання внаслідок перевищення тиску і, як наслідок, зменшує споживання води. При цьому підтримується постійний встановлений тиск на виході регулятора тиску води навіть при значних коливаннях вхідного тиску. Зниження робочого тиску і підтримання його на постійному рівні мінімізує шум потоку води в установці.
Особливості
- Сертифікація DIN/DVGW
- До розміру 1 1/4" сертифікація низького рівня шуму, група 1, без обмежень
- Вихідний тиск встановлюється ручкою настройки
- Встановлений тиск відображається на шкалі настройки
- Настроювальна пружина не вступає в контакт з водою
- Вставка клапана з високоякісного синтетичного матеріалу може повністю змінюватися
- Вбудований фільтр тонкої очистки
- Є версії без сполучних фитингів
- Легко модернізується в комбінований фільтр тонкого очищення
- Може оснащуватися вхідним зворотнім клапаном
- Збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск
Технічні дані
- Макс. робоча температура: 40 °С (з прозорою колбою); 70 °С (з колбою з латуні)
- Мінімальне падіння тиску: 1 бар
- Приєднувальні розміри: 1/2 "- 2"
Діапазон застосувань
- Робоче середовище: Вода, стиснене повітря, азот в рамках діючих стандартів
- Робочий тиск: макс. 16 бар з прозорою колбою, макс. 25 бар з колбою з латуні
- Вихідний тиск: Задається в межах 1.5 - 6.0 бар
- Заводська настройка: 3 бари
Матеріали
- Корпус з латуні, стійкої до вимивання цинку
- Різьбові фітінги з латуні
- Вставка клапана з високоякісного синтетичного матеріалу
- Сітка фільтра з нержавіючої сталі
- Пружинний стакан з ручкою настройки і шкалою з високоякісного синтетичного матеріалу
- Колба фільтра з прозорого пластика або латуні
- Настроювальна пружина з пружинної сталі
- Діафрагма з армованого NBR
- Ущільнення з NBR
Конструкція
До складу клапана пониження тиску входить:
- Корпус з отвором G 1/4" під манометр з обох сторін
- Різьбове з'єднання (версії A і В)
- Вставка клапана з діафрагмою і сідлом клапана
- Фільтр тонкого очищення з осередками сітки 0.16 мм
- Пружинний стакан зі шкалою і ручкою настроювання
- Колба фільтра
- Настроювальна пружина
- Манометр не входить в комплект поставки
Технічні характеристики
Диаметр внешней резьбы (дюйм) | 1/2 |
---|---|
Пропускна здатність Kvs (м3 / год) | 2,4 |
Розміри | 140х54х147 |
Температурный диапазон окруж. среды | до 40 °C |
Тиск | Тиск на виході: 1,5-6 атм |
Країна виробник | Німеччина |
