Блок підключення дротяних датчиків до модуля Prow і ProW + 2014 була допоміжним пристроєм.
Блок підключення дротяних датчиків до модуля Prow і ProW + 2014 була допоміжним пристроєм.
Призначення

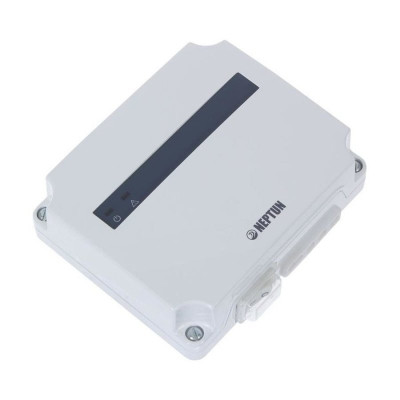

Блок розширення дротяних датчиків ProW (далі по тексту - блок розширення) призначений для збільшення числа датчиків, що підключаються до блоку управління Neptun ProW. Блок розширення дозволяє підключити до п'яти додаткових адресних ліній датчиків. Загальна кількість датчиків не повинно перевищувати 375 штук (разом з датчиками, підключеними на основний модуль управління Neptun ProW і інші блоки розширення, за умови, що до модуля Neptun ProW не має з'єднання жодного крана з електроприводом). При необхідності збільшення адресних ліній потрібно використовувати додаткові блоки розширення.
На передній частині блоку розширення розташовані п'ять світлодіодів індикації протікання. Вони спалахують під час спрацьовування датчика протікання, підключеного до відповідної адресної лінії блоку розширення.
Блок розширення має:
Время непрерывной работы | не ограничено |
---|---|
Габаритные размеры | 115×105×40 мм |
Максимальний ток нагрузки | при питании от сети постоянного тока (питание кранов с электроприводом) 8 А |
Масса | не более 200 г |
Монтаж | накладной |
Напряжение коммутации от сети переменного тока | (питание кранов с электроприводом)220 В ± 10 В, 50 Гц |
Напряжение коммутации от сети постоянного тока | (питание кранов с электроприводом) до 36 В |
Напряжение питания блока | 12 В постоянного тока с клеммников подключения кранов модулей управления Neptun ProW и Neptun ProW+ |
Потребляемая мощность блоком подключения кранов ProW | не более 1 Вт |
Рівень безпеки | IP54 |
Гарантія | 6 лет |
